Крыша для каркасного дома

Крыша под каркасный дом является важным элементом, при его сооружении необходимо давольно точно придерживаться рекомендаций и требований технологии возведения , полностью им соответствовать. В последнее годы такие виды домов становятся очень популярными,так как такие конструкции менее трудаемки и их возведение занимает меньше времени . Построить крышу каркасного дома своими руками,достаточно легко и просто, самое важное следовать технологии и основным правилам и придельной точности .

Конструкция крыни имеет достаточно большой вес, и опираться на готовые стены дома (зарание выстроенные),. Декоративная облицовка стен (наружная и внутренняя) чаще всего производится после монтажа крыши . А подшивка свесов (фронтонного и карнизного) делается уже после облицовки стен.

В случае, когда конструкция крыши подразумевает наличие фронтонов,они обычно обшивается листами ОСБ до сборки крыши. , или же можно возводить фронтон одновременно с крышей после установки крайних стропильных ферм. Фермы при этом закрепляются раскосами.

В случае если этаж под крышей мансардный, то помимо от фронтонов будут еще возводиться невысокие стены со стороны свесов, так вот их возвести и облицевать ОСБ нужно тоже до сборки крыши.

Сечение, шаг, принцип и способ соединения основных элементов фронтона и этих невысоких стенок такие же, как и основного каркаса первого этажа.

По верху небольших стен мансардного этажа нужно уложить брус верхней обвязки обсолютно на все 4 стены (т.е. и на те, по которым планируется возведение фронтона в том числе). Фронтон нужно продолжить возводить выше этой обвязки на нужную высоту. Брус верхней обвязки в данном случае будет такого же сечения, что и брус верхней обвязки первого этажа.Так как он же в дальнейшем будет служить опорой для стропил, т.е. выполнять функцию мауэрлата.

Выбор конфигурации крыши.

В этой статье, как и во всей рубрике «Каркасный дом » мы имеем в виду дом с размерами

6х8 м.

в предыдущих статьях нами были подобраны такие сечения элементов каркаса: как

брус верхней обвязки "100х150" мм и соединяет по верху вертикальные стойки каркаса,

балки перекрытия – (180х130 мм, шаг 600 мм.)

Для того чтобы сделать крышу, нам нужно определиться с количеством скатов , углом уклона, кровельным материалом,для крыши каркасного дома! подобрать СЕЧЕНИЯ и шаг основных элементов крыши ""стропила, обрешетка, контробрешетка И Т,Д"".

Теперь о каждом пункте раскажем подробно.

Количество скатов.

Чем сложнее форма крыши, тем она смотрится наиболее красивее. Но от этого она сразу становится и дороже. Самое оптимальное количество скатов с точки зрения стандарта и затратности, это два ската.

Один скат выглядит скучновато, а 4-скатная (шатровая или вальмовая) обойдется уже дорстаточно дороже.

Давайте остановимся на двухскатной крыше, которая подходит как для холодного чердака, так и для мансардного этажа (при условии, что стены мансардного этажа не менее 1,5 метра, а уклон скатов не более 45°). ну и наличие утеплителя и обшивки В двухскатной крыше только один конек . Что тоже плюс, так как ендова и конек — это самые уязвимые, и поэтому самые сложные в обустройстве, места кровельной конструкции дома .

Выбор кровельного материала крыши каркасного дома.

Кровельный материал вы выбираете сами ,определяет допустимый уклон скатов. Так как для каждого кровельного материала есть свой нормотивный диапазон уклона, с которым этот материал может быть уложен достаточно безопасно, и не сьедит вниз.

То есть не будет сползать,удерживать снег на крыше дома и т.д Иногда можно укладывать и на больший или меньший уклон, чем указано в инструкции к материалу, но с определенными изменениями в конструкции кровли, такими как усиление гидроизоляции (дополнительная или усиленная гидроизоляция),используется более частая укладка обрешетки или замена обрешетки на обсолютно сплошной настил, и использовать более частое крепление самого кровельного материала и т.д.(но все зависит от технологии)

Ниже приведены допустимые уклоны для самых популярных кровельных материалов:

1) Цементно-песчаная и керамическая черепица – 25-60°;

2) Полимерпесчаная черепица – 20-60°- допускается меньший угол при усилении обрешетки;

3) Битумная черепица – от 12° -максимальный уклон не ограничен;

4) Металлочерепица — от 20°- допускается уклон от 15° при условии герметизации стыков металлочерепицы;

5) Профнастил – от 10°;

6) Асбестоцементные листы (шифер) – 12-60°;

7) Битумный волнистый лист (он же еврошифер, битумный шифер, ондулин) – от 15°,

допускается уклон от 10° при усилении обрешетки и от 5° при замене обрешетки на сплошной настил.

1)

5)

2)

3)

6) 6)

4)

7)

Для нашего примера мы остановим свой выбор на наиболее популярном в дешовом строительстве кровельном покрытии для дома — битумном шифере.

Он достаточно легкий, смотрится хорошо и при этом стоит достаточно не дорого, что

важно при бюджетном строительстве.

Уклон ската дома

Крыша с уклоном до 5° градусов называется - плоской

с уклоном больше 5° градусов называется – скатной

Скатная крыша с уклоном меньше 28° градусов считается нагруженной и к её несущим элементам предъявляются более строгие требования и требуются особые стандарты конструкции .

В результате при уклоне меньше 28° градусов требуются более мощные усиленные стропила, ведь значительно увеличивается снеговая нагрузка ((снег плохо сползает с крыши и практически весь задерживается на кровельном покрытии что сильно увеличивает нагрузку и может способствовать обрушению)).

При уклоне свыше 50° градусов повышаются ветровые нагрузки.

Поэтому оптимальный уклон с учетов всех нагрузок — 35-45° градусов.

А также этот уклон и визуально смотрится наиболее выигрышно. Так ка крыша и не острая, и не пологая. Мы остановимся на уклоне 45°градусов.

В итоге , на доме 6х8 м у нас будет двухскатная крыша с уклоном 45° градусов, перекрытая "Битумным шифером".В том числе, под крышей у нас будет расположен жилой отапливаемый мансардный этаж.

("Кстати мой совет возводить монсардный этаж так как за минимальные денежные вложения вы получаете полезную жилую площадь ")

Стены мансардного этажа приподняты оринтировочно на 1,1-1,6 м. Ну разумеется эта высота зависит от ваших требований к комфорту и особенностей конструкции вашего дома.

Но 1,1 м — это минимум для того, чтобы можно было удобно эксплуатировать монсардное пространство.

При наличии такой высоты стен под скатом в самом низком месте можно, разместить спальное место или шкаф. Если же вы планируите холодный чердак, то конструкция крыши будет такая же, только она будет не утеплена и не выполненна внутренняя отделка (утеплен будет лиж только пол чердака) и стены не требуется поднимать на 1,1-1,6 м.

Схема крыши каркасного дома.

Теперь пора определится со схемой кровельной конструкции.

Нужны ли подкосы,затяжки, ригеля, дополнительные прогоны и т.д.

Теперь после окончательного определения схемы можно будет подобрать сечения всех элементов и рассчитать количество нужного пиломатериала для строительства.

Для дома размером 6х8 м подойдет крыша в виде буквы («А»). Она будет состоять из стропил, ригеля-его называют затяжкой, поперечиной, перемычкой, бантиной и пр,.

Сечение стропил каркасного дома.

Теперь мы рассматрим вариант с жилой мансардой, поэтому крыша у нас будет утепленной. Так что растояние стропил нужно подбирать с таким учетом, чтобы между стропилами поместился по высоте утеплитель. Как правило, по расчету в кровлю требуется

от 100 до 150 мм утеплителя (редко используется утеплитель толщиной свыше 150мм но он разумеется более эфективен). так что по растоянию между стропилами должен поместиться по высоте этот утеплитель.

-Расчетная толщина утеплителя в скатную крышу в среднем 150мм

Если утеплителя по расчету требуется до 100 мм, то сечение стропил может быть даже 100х50 мм.

Но для индивидуального конкретного случая нужно делать расчет небольшого сечения стропил с учетом того- выдержат ли они снеговую нагрузку конкретно Вашего региона проживания, каким при этом должен быть их шаг и т.д.).

Без индивидуального расчета рекомендуется немного перестраховаться и даже при толщине утеплителя до 100 мм брать стропила сечением 150х50 мм.

Если толщина утеплителя от 100 до 150 мм, то стропила – 150х50 — 150х70 мм.

(Больше увеличивать меньшую сторону (50 и 70 мм)) не нужно, так как квадрат не сможет нести интенсивную нагруска как это может прямоугольник

Если утеплителя больше 150 мм, то стропила – 200х70 мм.

Для нашего примера примем сечение стропил 150х50 мм.

Длина стропил используемых для каркасного дома.

Далее описан один из вариантов подбора длины стропил.

Берем 2 длинные рейки (стандарт- 6-метровые), теперь их сбиваем с одной стороны гвоздями в виде буквы (Л). Это будет нашей пробной стропильной фермой.

Все элементы сбиваем на земле,пока не поднимая на место возведения будущей конструкции крыши .

Далее подготавливаем пробную ригель – (длинная рейка), которую мы приложим к пробным стропилам, на нужном уровне и отмеряем нужную длину ригеля.

Поднимаем их на крышу и опираем нашу букву (Л)- на брус верхней обвязки. Теперь берем, меняем угол, соотвецтвенно при этом меняется и длина стропил.

Теперь подбираем оптимальный угол уклона стропил .Только после чего можно отмерять полученную длину стропил. Замер длинны стропил должен быть с учетом свеса стропилы за граници стены на 30-55см ,таким образом мы получаем идеальный образец стропил.

Зачем нужен свес - Свес защищает стены дома и окна от атмосферных осадков.(Снега,дождя) Главный момент если вы не планируите устанавливать водосточную систему ( желоба.трубы и т.д то по нормотивам свес должен быть минимум 500мм (50см)

При подборе длины стропил,очень важно учитывать тот факт, что после установки стропила будут установленны на мауэрлате на 5 см ниже по отношению стены.

Так как по технологии стропила обязательно зарезаются в основание на мауэрлат для большей устойчивости соединения конструкции .

Необходимо в каждой стропилине в месте упора на мауэрлат вырезать треугольник с примерными размерами "5х5 – 5х6 см" при сечении стропил "150х50 см".

Если же сечение стропил у вас другого размера , то сторона такого треугольника будет ровна 1/3 высоты стропилы. Посадка стропил никак не влияет на подбор угла уклона крыши и длины стропил.

Визуально после монтажа стропила будут ниже на 5 см. и примеряя стропила, нужно обязательно пометить в нижней части стропилины место упора стропилы на мауэрлат и провести от него вертикальную линию вверх. таким образом это будет одна из сторон нашего треугольника.

Вторую можно дорисовать уже на земле,в соотношении - под углом 90 градусов к первой.

Шаг установки стропил каркасного дома.

Важный момент -Шаг стропил зависит от их сечения, и от размеров и уклона скатов.

В настоящем существует множество сечений и шага стропил но перечислять их безсмысленно .

В этом примере стропила сечения 150х50 мм, дом 6х8 м, уклон 45 градусов.

Для этого варианта подходящий шаг стропил – 70-80 см.

(но не оптимально под размер утеплитиля)

В основном для утепленных крыш, совет делать шаг стропил равным 60 см, так как ширина рулона утеплителя по стандарту имеет размер 60 см и тогда утеплитель не придетсяподгонять и резать (что облегчает процесс монтажа теплоизоляции). Но я не советую подстраиваться под размер утеплителя, так как уменьшая шаг между стропилами , вы приумножаете их количество на вашей крыши что значительно увеличивает вес и цену крыш. это достаточно серьезная нагрузка на стены и фундамент.А утеплитель достаточно легко режится и не состовляет труда установить его между стропилами(но это занимает больше времени)

Мы уже с вами разобрали, как определить сечение стропилы, их шаг и размер опорного выреза (треуголика) для опирания стропил на мауэрлат и их длину . Так же разобрали, как подготовить образец стропил.

дальнейшие действия наш образец стропил прикладываем (уже на земле) к брускам, подготовленным под остальные стропила, примеряем, намечаем и обрезаем нужную длину.

И так подготавливаем сразу же нужное количество стропил на всю нашу крышу

Каждая последующая стропилина должна отмеряться по первому и единственному образцу,который мы зарание подготовили под размеры возводимой нами крыши .

. Если вторую стропилину Вы будете отмерять по первой, третью – по второй, четвертую – по третьей и т.д., то будет накапливаться ошибка и к концу она будет недопустимо большой.что портит все заготовки .

Еще раз повторю обязательно стоит все стропила отмерять по единому образцу для того чтобы они были по соотношению дленны и разметки идентичны друг другу.

Ригель, контробрешетка, вентзазоры, обрешетка крыши.

Ригель - это горизонтальный элемент, соединяющий стропила в кровле. Ригель нужно располагать низко, но не вкоем случае не ниже потолка первого этажа каркасного дома.

За счет своего низкого расположения ригеля лучше принимает распор, если же его расположить высоко, он не сможет выполнять свои основных функций.

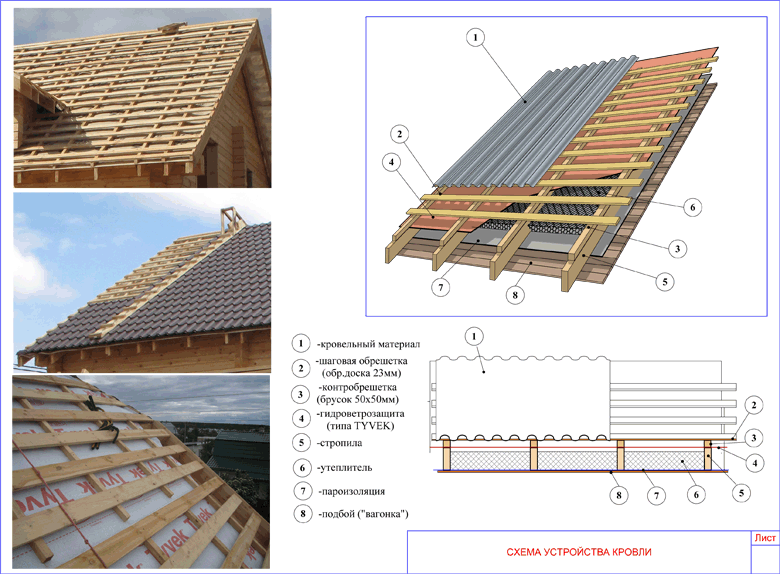

Контробрешетка - обеспечивает верхний вентеляционный зазор в конструкции крыши дома. Независимо от того, утеплена наша крыша или нет, на самом деле без пары вентеляционных зазоров не обойтись в возведении крыши .

Вентеляционные зазоры бывают верхними и нижними. Верхние вентзазоры выветривают конденсат, который скапливается на внутренних поверхностях кровельного материала.

Вентеляционный зазор располагается над гидроизоляцией. Наличие нижнего вентеляционного зазора выветривает конденсат, который скапливается на внутренней части гидроизоляции при повышении влажности в помещениях. Кроме этого, вентеляционные зазоры обеспечивают достаточно оптимальные условия для деревянных элементов кровли и конструкции.

Если вы забудите установить хоть один вентеляционный зазор, то деревянная конструкция с течением временем покроется плесенью и грибком.Тем самым , контробрешетка закрепляемая вдоль стропил образует вентеляционный зазор .

Также она крепится на каждую стропилу , тем самым длина шага контробрешетки соотвецтвует шагу стропил.

Обрешетка

Сечение и шаг обрешетки зависят от того какой вы выбирите кровельный материал. На обрешотку непосредственно крепится кровельный материал, но в нашем случае – битумный шифер.Кроме того обрешотка придает устойчивость стропильным фермам. Сечение обрешетки под битумный шифер оринтеровочно — 40х50 мм, шаг 35 см.

Длина обрешетки закладывается с таким учетом, чтобы свес (вылет) за крайнюю стропилину был – 20-50 см.

Зачастую свес обрешетки делается точно таким же как и свес стропил "вылет края стропил за наружные стены". Так,как, свес стропил 50 см, то и свес обрешетки делается тоже 50 см. При закреплении обрешетки рекомендую свес обрешетки сделать чуть больше, в последствии при необходимости лишнее срезать.

Кстати для повышения водостойкости,атмосферостойкости,плесени,грибка и нежелательных насикомых стоит все пиломатериалы перед монтажом обработать антисептиком.

Монтаж крыши каркасного дома.

Крепление основных элементов крыши можно делать очень разными способами. Можно крепить гвоздями либо при помощи деревянных накладок или стальных пластин, и врубка и прочее. Наиболее привычный вариант — соединять гвоздями.(по старинке)

Монтаж крыши каркасного дома3

Монтаж крыши каркасного дома2

Монтаж крыши каркасного дома.

Монтаж крыши каркасного дома3

Соединение стропил крыши каркасного дома в коньке-

Стропила нужно соединять между собой в верху методом в пол дерева, как показано на рисунке на против. Если сечение стропил 150х50 мм, то этот узел соединяется 3-4 гвоздями длиной 100-150 мм. Гвозди с обратной стороны загнуть. Либо болтовым соединением.
